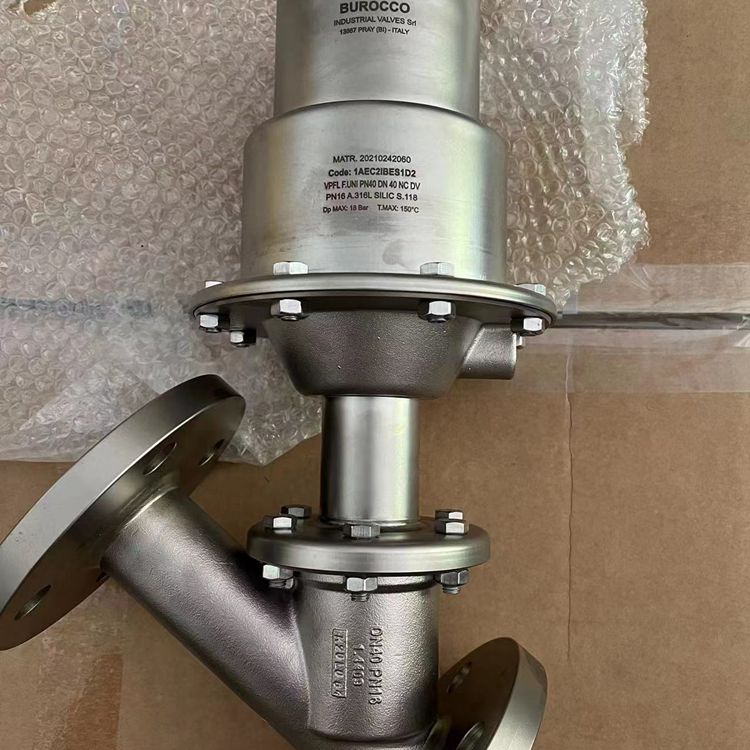

BUROCCO截止阀VPOO系列介绍

技术数据：

尺寸 (DN) DN 15 - 100

公称压力 PN16、PN40

连接法兰 UNI / DIN PN16, PN40

软密封型（VI级）

 金属（IV 类 - V 类）

等效特性 (eqp%)

气动活塞动作

 （最大供电 10 bar）

温度从 -20 到 +205 ̊C

描述：

VPOO 系列的截止阀（开/关）有一个带启动座和下底的双向球体，用于

检查。百叶窗配有一个上导轨。它们特别适用于系统中的 ON/OFF 服务

中/轻。Burocco 阀门均提供校准和经过测试，无需维护即可长期使用。

产品配置：

 开/关功能

金属密封 法兰 ANSI 150 钻孔、表压 (FtF) 和压力

UNI / DIN标称

用于服务的完全不锈钢执行器

腐蚀性

行程限制器

头部手动手轮（紧急操作）

定位器

限位开关

信号重传

还原过滤器

主要材料：

阀体：球墨铸铁 GGG 40 (PN16)

         ASTM A216WCB 碳钢

         ASTM CF8M 不锈钢

内件（插头座）： 316L / 17-4PH / 316L + Stellite /

哈氏合金/蒙乃尔合金

阀杆：316L / 哈氏合金 / 蒙乃尔

压盖材料：PTFE、PTFE + 'OR' FPM、

阀体垫片： FASIT 400, SIL C4500, PTFE, special

执行器：不锈钢

GGG 40（环氧树脂涂装），不锈钢

产品尺寸：

DN   A   B           C              D            E

15   130 96        210           122        190

20   150 96        210           122        190

25   160 96    210 / 228 122 / 165 190 / 206

32   180 96    210 / 228 122 / 165 190 / 206

40   200 96    210 / 228 122 / 165 190 / 206

50   230 100  210 / 228 122 / 165 190 / 206

65   290 137       295     165 / 185 216 / 242

80   310 137       295     165 / 185 216 / 242

100 350 159  318 / 335 185 / 215 242 / 292
